Índice
- Introducción
- Ventajas
- Climatización y ventilación sin fugas
- El principio SPIRO®system
- Estanqueidad
- Tolerancias y especificaciones
- Instrucciones de montaje

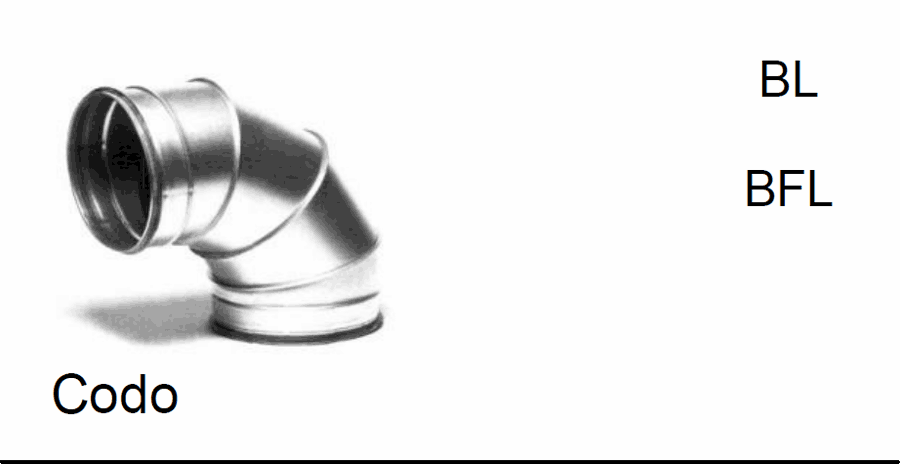

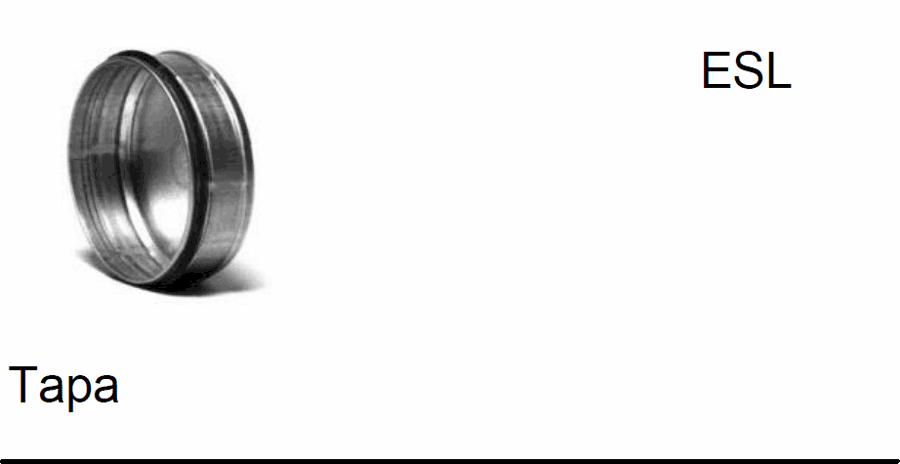

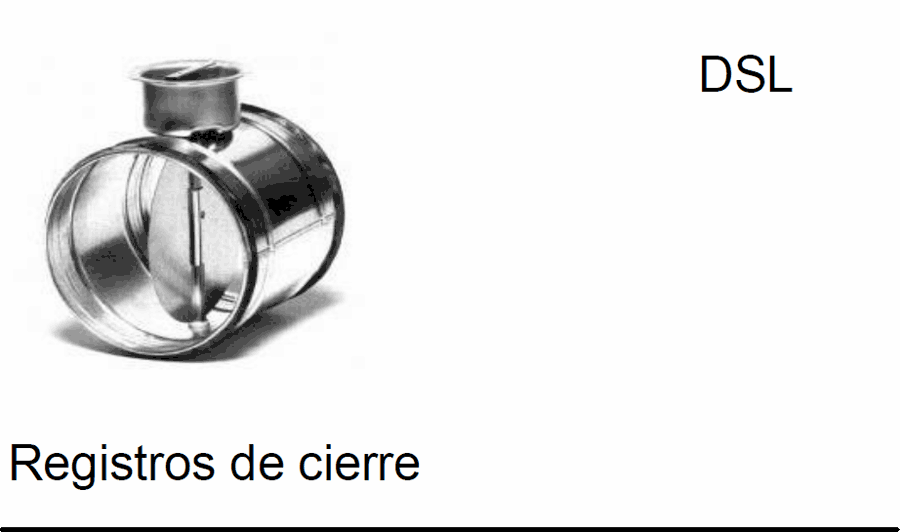

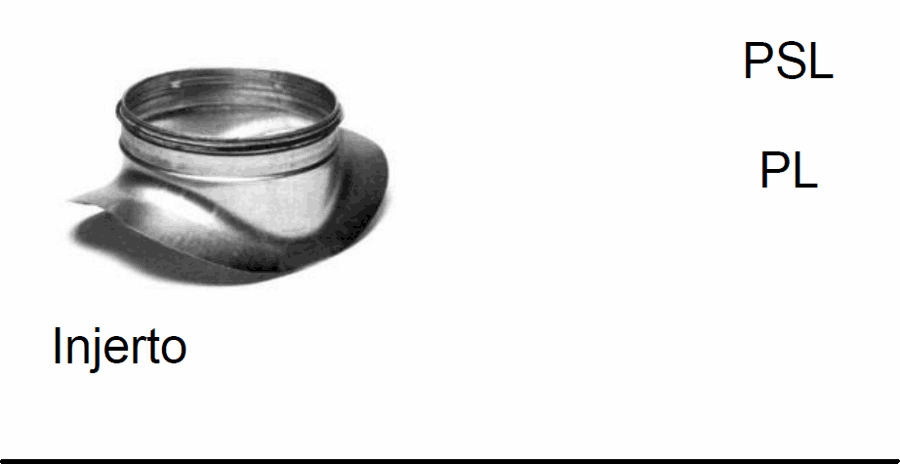

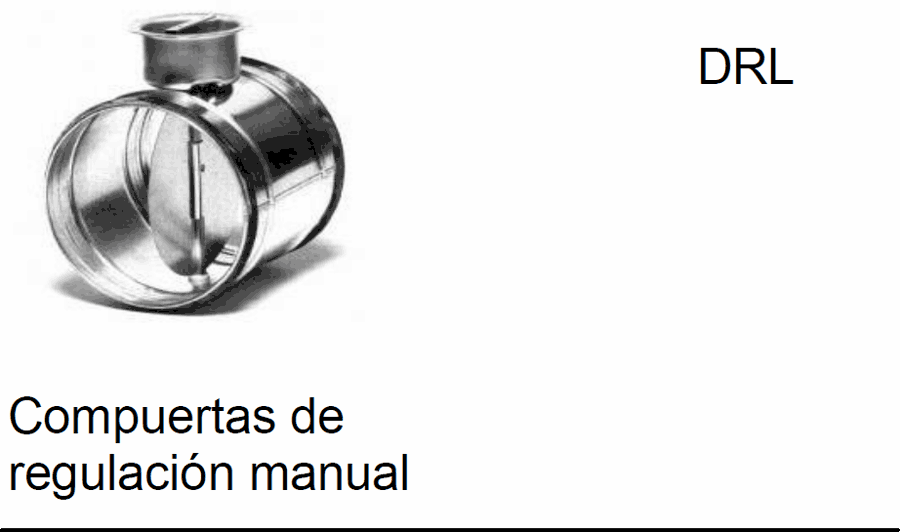

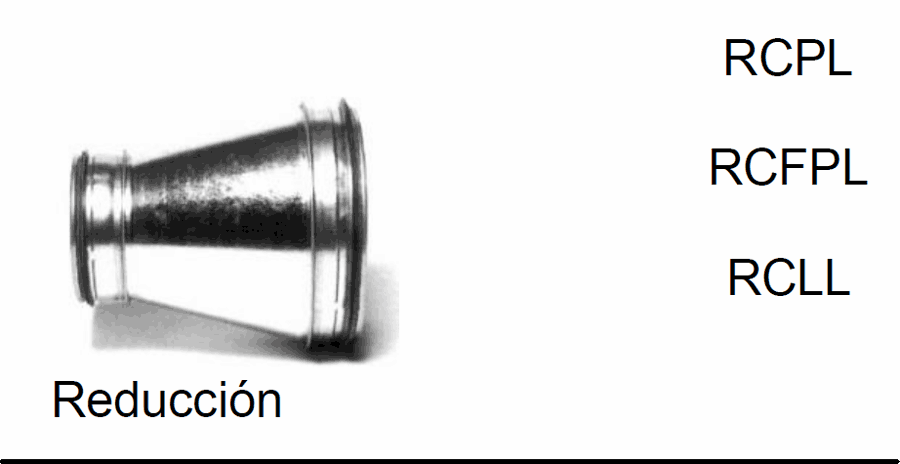

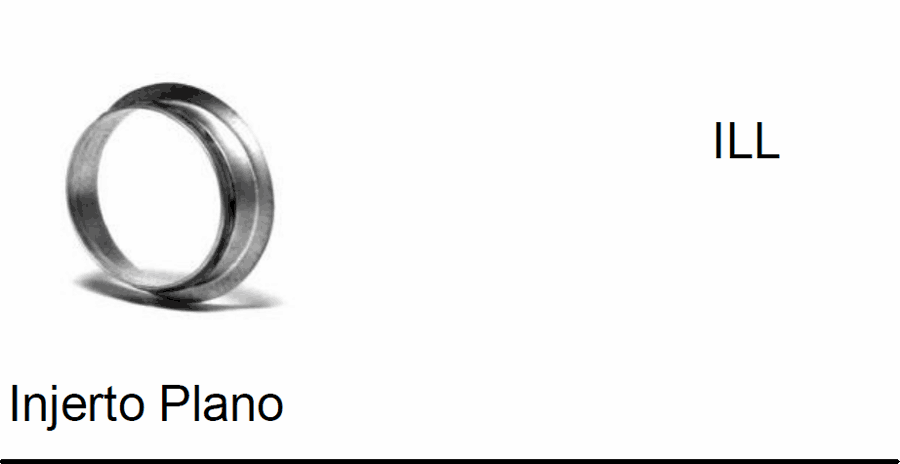

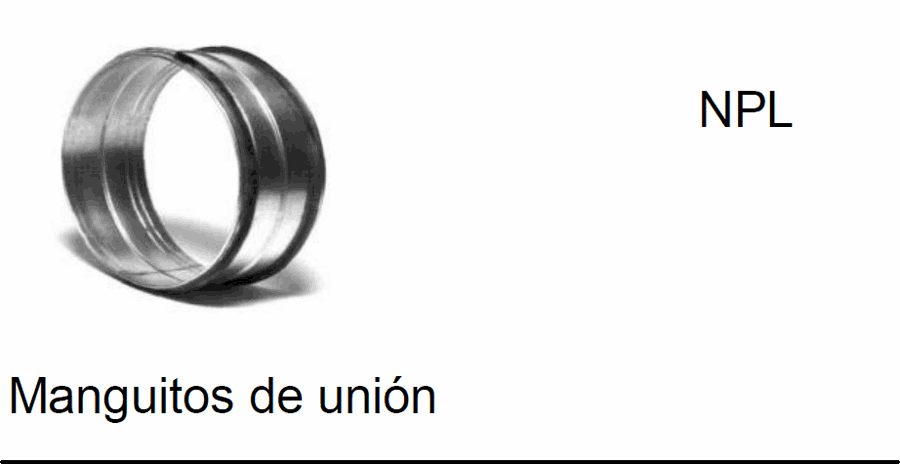

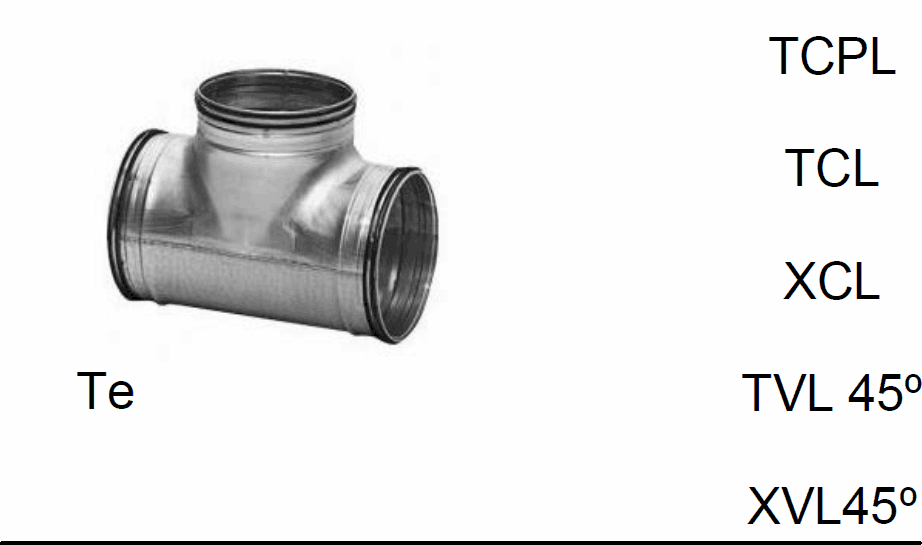

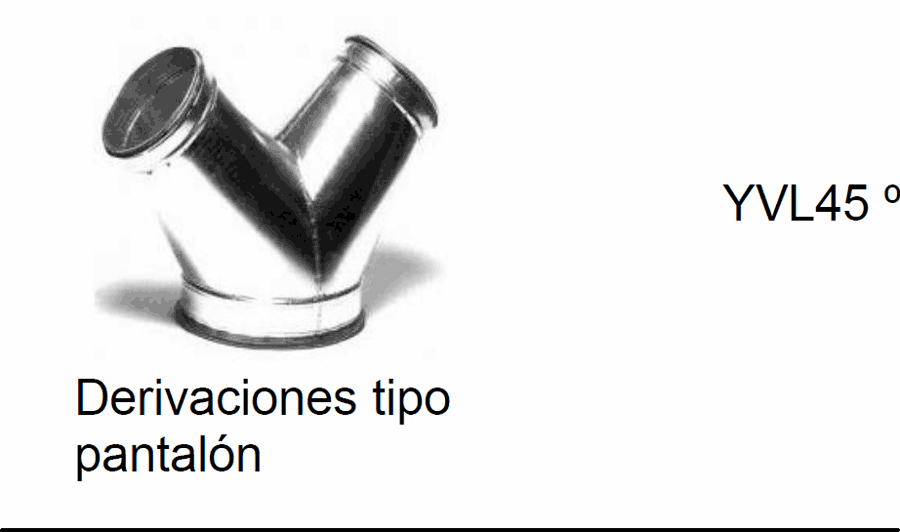

- Despiece de figuras
Introducción
SPIRO®system incorpora una junta de goma EPDM resistente al envejecimiento que garantiza la estanqueidad y duraclón de las uniones entre los tubos sin que sean afectadas por los cambios de temperatura. La gama abarca componentes con un diámetro desde 80 mm hasta 1250 mm. Todos ellos no sólo satisfacen, sino que superan los requisitos de estanqueidad de la clase C.
Gracias a que la calidad de las juntas montadas en fábrica está totalmente garantizada, la instalación de SPIRO®system es rápida y fácil. Cada aplicación es completamente estanca en su parte exterior y no se requiere ningún sellado adicional.
Los tubos helicoidales (engatillados en espiral) fabricados con nuestras máquinas están provistos de una cavidad estampada en el engatillado que rigidiza el tubo, con lo que se garantiza el respeto de las tolerancias incluso durante la manipulación y el transporte. Esta cavidad, llamada "Bubblan", garantiza el rendimiento y la alta calidad de SPIRO®system.
Climatización y ventilación económicas
CEOHoy en día los requisitos de climatización interior son altísimos, lo cual implica un costoso tratamiento del aire. Es de suma importancia que el sistema de tubos sea hermético para mantener en un nivel razonable los gastos de explotación y garantizar la rentabilidad del sistema. Las fugas de aire aumentan los gastos de explotación, crean problemas de regulación y comportan que los equipos y sistemas de conductos sean sobredimensionados. Para evitar estos riesgos, SPIRO INTERNATIONAL S.A. ha desarrollado una gama completa: el SPIRO®system.
El sistema de tubos sin fugas
SPIRO®system es una gama homologada de montaje rápido que comprende tubos helicoidales y accesorios dotados de juntas de estanqueidad en goma EPDM resistentes al envejecimiento y montadas en fábrica. La junta garantiza una unión estanca y fiable. Es una gama completa disponible en las dimensiones de 980 a 91250 mm. Cumple la norma DW 142 clase de estanqueidad C (Eurovent 2.2 = IV (DIN 24194)). La elevada y uniforme calidad, unida a la efectividad del sistema de obturación montado en fábrica, hacen que el montaje sea fácil y rápido.
El principio SPIRO®system
Estanqueidad
El sistema de estanqueidad SPIRO®system se basa en un perfil especial de goma EPDM homogénea. La junta (anillo) de goma está situada en una ranura en el extremo del accesorio y fijada firmemente en un pliegue en el extremo del mismo. Esta construcción garantiza que la junta de goma siempre esté correctamente colocada.
La junta de estanqueidad debe responder a nuestras estrictas exigencias de calidad, por lo que hemos elegido la goma EPDM. Este material tiene un alto grado de resistencia al ozono y a los rayos UV, siendo a la vez insensible a los cambios de temperatura. La goma resiste temperaturas de entre -30° C y 100º C.
En los sistemas con elevadas exigencias por lo que respecta a la temperatura, SPIRO®system puede suministrarse con juntas de estanqueidad hechas en silicona, capaz de soportar temperaturas de entre -70° C y 150° C de forma continuada, y temperaturas de -90° C a 200° C durante intervalos cortos.

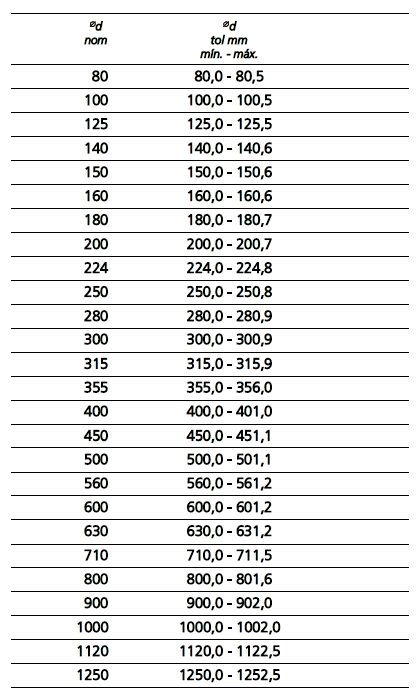

Tolerencia de tubos

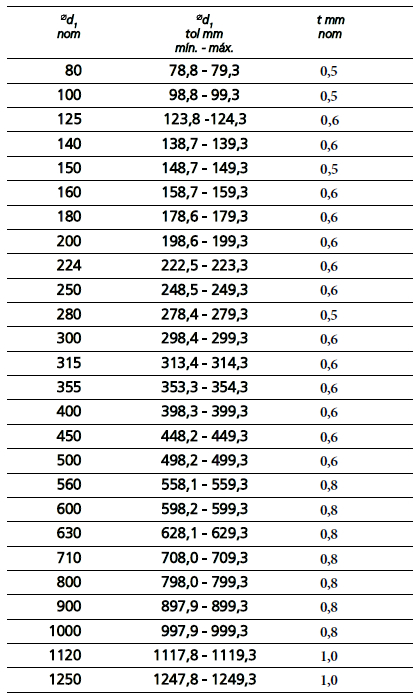

Tolerancia de accesorios

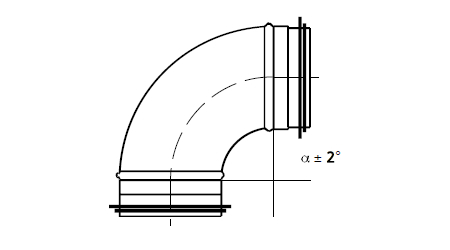

Tolerencia de ángulos

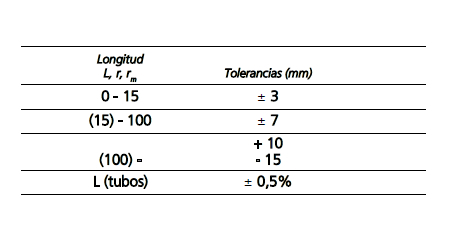

Tolerancia de longitudes
Instrucciones de montaje

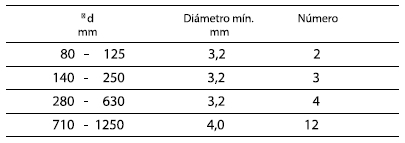

- Se recomienda utilizar la cantidad de tornillos de acero o remaches con las dimensiones de la tabla adjunta.
- Distribuir los tornillos o remaches regularmente alrededor de la circunferencia.
- El montaje se realizará de manera que las juntas de goma no resulten dañadas, es decir, colocándolas a aproximadamente 10 mm del tope y del extremo del tubo.
- En el caso de un montaje incorrecto habrá que sellar los agujeros causados por los tornillos o remaches.
